主要技术指标
系统参数
额定容量
50A、75A、100A、150A
电网电压
380V（80%～120%）
电网频率
50Hz±5%
可并机数量
一台监控最大可并机8台模块，系统无限并机
整机效率
≥97%
电网结构
3相4线，3相3线
CT变比范围
150:5～30000:5
性能指标
滤波范围
2～50次谐波
快速响应时间
<50μs
全响应时间
<5ms
目标功率因数
-1～1
冷却方式
强迫风冷
噪声
<65dB
通讯监控能力
通讯接口
RS485
通讯协议
Modbus协议
保护功能
过压保护、欠压保护、短路保护、过补偿保护等
故障报警
有，最多报警记录500条
监控方式
集中监控
物理特性
安装方式
机架式
颜色
黑色细砂纹（可定制）
防护等级
IP20
净重
100A:18kg
环境要求
海拔高度
≤1500m，应用于1500～4000m的海拔高度时，每增加100m，应降额1%使用
运行温度
-10°C~40°C（超过40°C设备自动降额运行）
储存温度
-20°C~70°C
相对湿度
最大95%，无凝露
外形尺寸说明

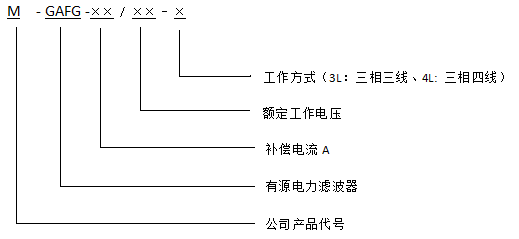

型号
容量
尺寸(W*D*H)
重量
备注
MGAFG-50/0.4-4L
50A
350x465x88mm
14kg
MGAFG-75/0.4-4L
75A
500x500x88mm
18kg
MGAFG-100/0.4-4LL
100A
MGAFG-150/0.4-4L
150A
500x520x100mm
25kg
注：详细安装图纸请向本公司销售人员索要；
本系列产品应用领域包括：电气化铁道及轨道交通行业、工矿企业、石油和天然气行业、汽车行业、冶金钢铁行业、水处理行业、水泥行业、通信行业、矿山、造船业、纺织行业、市政、医院、企业自动化生产线、办公大楼及商业大厦、计算中心、住宅大厦、供配电系统等。
