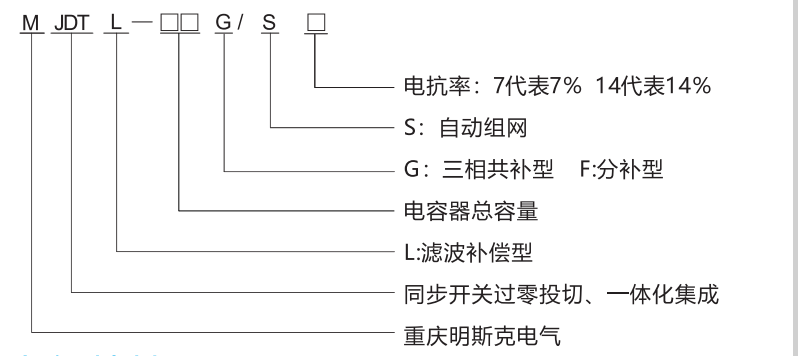

MJDT-S 自动组网型一体电容补偿模块

         MJDT-S自动组网型系列一体电容补偿模块适用于0.4kV低压电网高效节能、降低损耗、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、过零投切开关单元、保护单元、两台(△型)或一台(Y型)低压电力电容器构成,改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、节约成本更多、使用更加灵活、维护更加方便,使用寿命更长、可靠性更高的特点,适应了现代智能电网对无功补偿的更高要求。


引用标准
JB7115-93                低压无功就地补偿装置
GB/T15576-1995       低压无功功率补偿装置总技术条件
DL/T597-1996           低压无功补偿控制器订货技术条件
JB/T9663-2013         低压无功功率自动补偿控制器

技术参数
额定工作电压: 220V/380V AC
频率:              50Hz
控制方式:        RS485
响应时间:        ≤40ms
重复投切时间: ≤ 1s
整机功耗:        ≤2VA
接触压降:        ≤100mV
接点耐压:        ≥2800V  AC
投切动作寿命:  ≥50万次
海拔高度:        ≤3500m
绝缘等级:        在正常大气条件下≥10MΩ
环境温度:        -40℃~+70℃
相对湿度:         40℃时,20%~90%


    适用于THD小于2%、电流变化大于2min,三相不平衡的配电系统
