MSX-3U系列数显式三相电压表

        高精度测量三相交流电压
        提供数码管显示,本地数据查询
        电压变比可编程设置
        支持RS-485通讯,Modbus-RTU协议
        支持开关量输入、开关量输出、模拟量变送输出
        辅助


测量精度
电压          0.5级
信号输入
接线方式     三相四线、三相三线
额定电压     AC 57.7V、AC 100V、 AC 220V、AC380V
过负载        1.2倍(持续),2倍/1秒(瞬时)
功耗            <1VA/相
阻抗            >300kΩ
频率            45~65Hz或直流
辅助电源
工作范围      AC/DC  80V~270V、AC220V、AC380V、AC100V
功耗             <4VA
功能模块
通讯接口      1路RS-485通讯,Modbus-RTU协议
                    波特率:1200~9600bps,默认2400 bps
开关量输入   支持4路干结点输入
开关量输出   支持3路继电器输出,容量:AC 250V/5A,DC 30V/5A
变送输出       支持1路模拟量输出:0/4~20mA或0~5/10V
环 境
工作温度      -10℃~+55℃
存储温度      -25℃~+70℃
相对湿度      ≤93%,无腐蚀性气体场所
海拔             ≤2500m
安 全
绝缘电阻      >100MΩ
交流耐压      AC 2kV
电磁兼容性能
静电放电       4级
电快速瞬变脉冲群   4级
浪涌(冲击)    4级
外形尺寸
面框尺寸(mm)   96×96;72×72;48×48
开孔尺寸(mm)   92×92;68×68;45×45

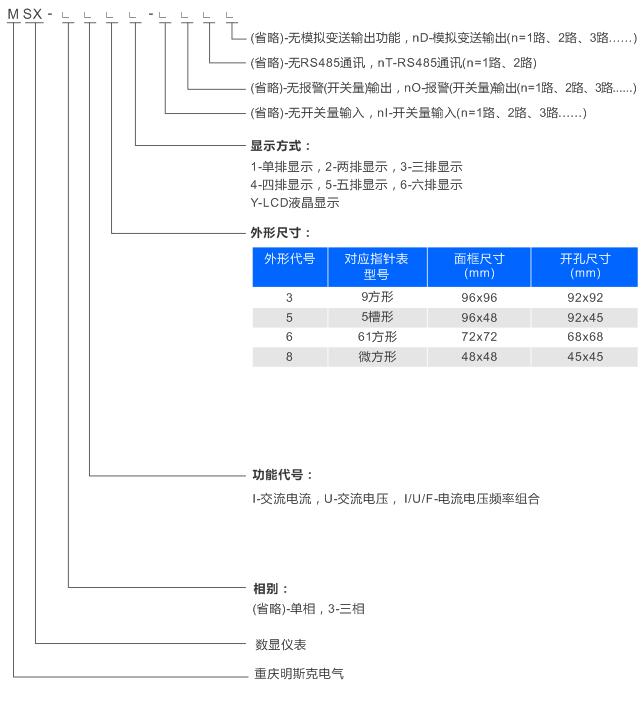

规格选型

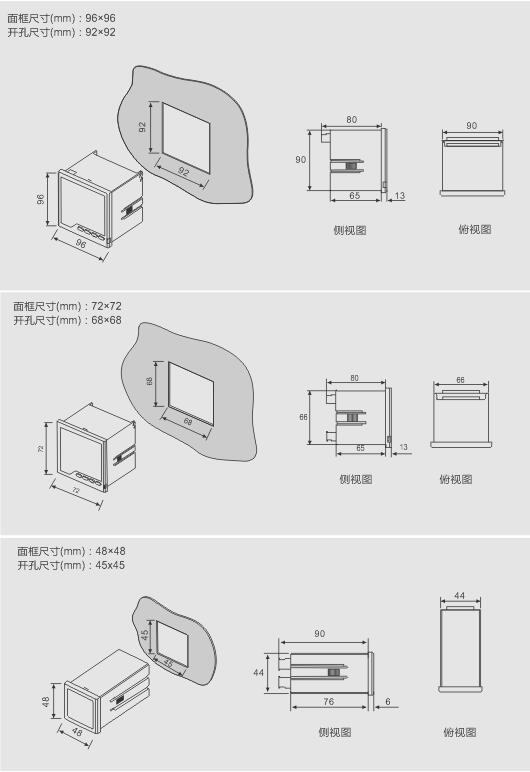

外形尺寸


    MSX系列数码管显示型仪表适用于电力电网、自动化控制等领域。
