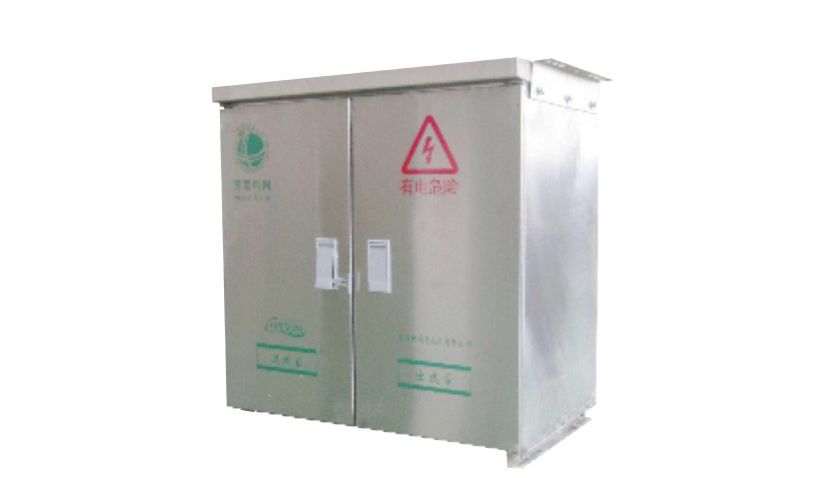

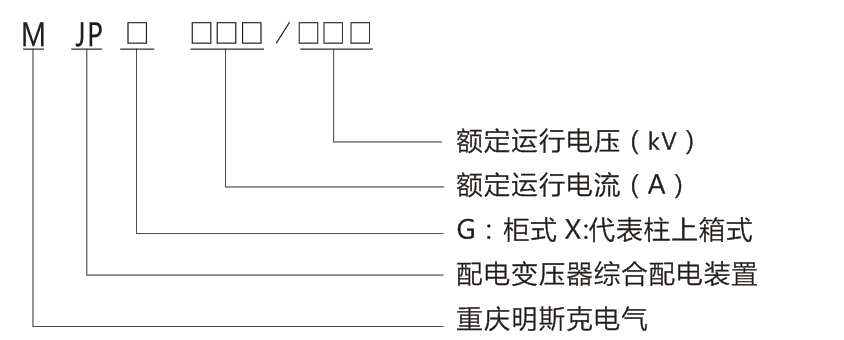

MJPX 综合型低压配电装置(JP柜)

         随着农村电网升改造的不断深入,大量的配电变压器综合配电装置(JP柜JP箱)被应用于农网配电变压器变台中。
         配电变压器综合配电装置是根据国家电网公司Q/GDW《农网智能型低压配电箱功能规范和技术条件》新标准而设计的,
         它集配电,计量,监测和保护、无功补偿和滤波于一体,是提高电能质量,加强配电管理、降低电能损耗的理想产品。



遵循标准
GB/T1208  电流互感器
GB/T2681  电工成套装置中导线颜色
GB/T4208  外壳防护等级(IP代码)
GB/T7251  低压成套开关设备和控制设备
GB/T14549 电能质量公用电网谐波
GB/T12747 自愈式低压并联电容器
DL/T499     农村低压电力技术规程
DL/T620     交流电气装置的过电压保护和缘配合
DL/T725     电力用电流互感器订花技术条件
DL/T736     剩余电流动作保护器订货技术条件
Q/GDW357 0.2s级三相智能电能表技术规范
Q/GDW347 电能计量装置通用设计
Q/GDW462 农网建设与改造技术导则
Q/GDW435 农村电网无功优化补偿技术导则
IEEEstd.519 IEEE对电功率系统中谐波控制的要求和推荐标准
IEC 60439 低压开关设备和控制设备组合装置
电气特性
额定电压:   380V(220V)
额定电流:   100A-800A
额定频率:   50Hz
额定绝缘电压:660V
额定冲击耐受电压:8000V
爬电比距:   30mm
防护等级:   IP44~IP54
海拔高度 :    ≤2000m
环境温度:   -25℃~+55℃
最大日温差:25℃
地震烈度:   8度
污秽等级:   IV级
最大风速:   34m/s
相对湿度:   40℃时相对湿度20%~90%
无强烈腐蚀性气体、强磁场干扰以及强烈震动源的场所;没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸汽或盐的污染。
装置功能单元
a.进出线单元  b.计量、测量表计单元   c. 智能变终端单元
d.无功补偿、滤波单元   e.防雷保护和接地单元
各功能单元要求:
1、进出线单元:
   主控制回路采用断路器,进出线除具备投切正常符合的控制功能外,还应具备过流、过负荷等异常跳闸的基本保护功能;分路装置还具备剩余电流动作保护功能;装置进出线端应装设具有明显断开点的隔离器件。户外配电出现回路3路。
2、计量、测量标记单元:
   电能表为多功能电度表,用于计费的电流互感器,精度不应低于0.5S级。测量表计采用三相电压、电流数字仪表,表计精度在1.5级及以上。(以上具有电力参数无线传输功能)。
3、智能配变终端单元:
   采用智能配变终端装置。
4、无功补偿/滤波单元:
   无功补偿根据电网负载情况采用智能滤波电力电容器组或者普通智能电力电容器组,自动跟踪补偿。容量根据配变容量和无功补偿需求确定。
5、防雷保护和接地单元:
   采用谐波电涌保护器,起到谐波电压抑制和防雷保护的双重效果。谐波电涌保护器接地线导线截面积不小于16mm2.装置门装置主体间,以及装有电气元件且活动的面板与装置主体间 ,应用6mm2铜编织线牢固连接。其与接地端子之间的电阻不大于0.1Ω。装置主体同各个非组焊部件(如槽板等)之间的连接,无论采用螺丝、不论采用螺丝、铰链或者其它任何方式,其余个接地端子之间的电阻应不大于0.1Ω.装置运行时外壳必须接地。


        配电变压器综合配电装置是根据国家电网公司Q/GDW《农网智能型低压配电箱功能规范和技术条件》新标准而设计的,主要应用于农网/城网改造项目中。
