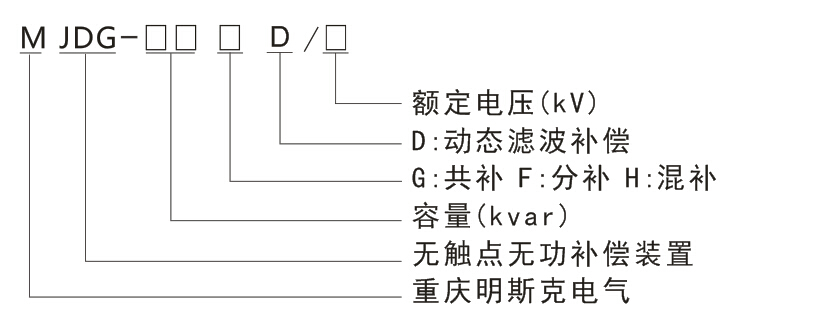

MJDG-D系列低压动态无功补偿柜

         本公司生产的动态无功补偿是采用纯可控硅作为开关,快速动态投切电力电容器组、实现无功补偿的装置能有效改善用电负荷的功率因数,具有显著的节能效果;同时在TSC系统中采用特定的电抗器,可有效防止谐波放大、有效吸收大部分谐波电流,达到谐波治理的目的。该装置响应时间≤20ms,可用于配电系统大电流频繁变化时间<1秒或以上冲击性负载,负载具有快速或极快的无功功率变化。


产品特点
★  大屏幕LCD液晶显示,全数字化设计,操作简便;
★  控制器采集电流信号相序自动识别,先进的交流采样软件算法,抗干扰更强;
★  采用可控硅零电压投入、零电流切除技术,研发出先进的电容短时无需放电控制系统,实现投切无涌流冲击 ,采用特殊制作的散热器和合理的散热系统、过热保护系统;
★  响应时间快,实现20ms内动态跟踪补偿;电容器不需要放电线圈放电;
★  自动选择优先、循环、编码科学地投切;
★  采用本公司研发的MXBY-4产品和特制的滤波电抗器MCKSG对谐波电压、谐波电流有效地抑制;
★  对每个现场特制三相共补+分补相结合的混合补偿,以及选择阶梯型容量电容器的优质补偿方案;
★  具有三相电流、电压、有功功率、无功功率、功率因数、19次以下谐波电压、19次以下谐波电流、频率、有功电度、无功电度、故障报警显示等;
★  具有缺相保护、停电保护、自诊断故障保护、过压保护、欠压保护、过流保护、短路保护、谐波电流保护、谐波电压保护等;
★  可采用通讯接口RS485、RS232与上位机连接,实现远程操作控制、测量、显示、打印

电气特性
额定电压:          AC   220V / 400V / 750V  50Hz
补偿容量:          60kvar-600kvar
补偿后COSΦ:   ≥0.95
响应时间:          ≤20ms
投切涌流:          ≤1.0倍额定电流
环境温度:          -50℃~+70℃
海拔高度:          ≤2500m



    适用于THD小于40%、电流变化小于1s,三相不平衡的配电系统
