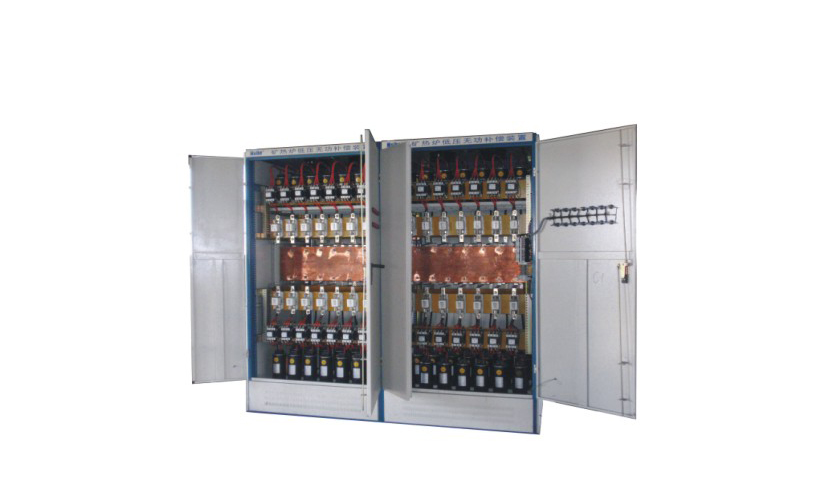

矿热炉低压无功补偿系统

         本公司是专业从事智能无功补偿元件、无功补偿系统装置研发和生产的高科技公司;主要产品有:无功补偿控制器、矿热炉专用智能无功补偿控制系统、低压智能复合开关、控制信号分配器、自愈式电力电容器、谐波电涌保护器、各种补偿柜、户外式就地补偿箱。我公司对静态无功补偿、快速滤波无功补偿、动态滤波无功补偿已有相当成熟的先进技术和运用方案。特别是对铁合金矿热炉的低压补偿技术应用在国内遥遥领先。
         铁合金矿热炉补偿装置中的核心电气元件如:补偿采样装置、PC控制系统、PC补偿后台监控系统、补偿电容器、滤波电抗器、谐波电涌保护器等均根据实施方案需求由本公司自己开发、设计、生产。近几年针对铁合金矿热炉


节能原理
       矿热炉二次低压无功补偿是将并联电容器连接在矿热炉二次侧的短网上,由炉膛内的电弧产生的无功电流流经电极系统、水冷电缆后与电容器交换无功,电弧产生的无功不再流经矿热炉变压器和一次侧,降低了损耗。
以低压无功补偿为基础的矿热炉电能质量优化,能减小矿热炉变压器低压侧无功在流经低压侧的损耗,而低压侧是大电流的系统,损耗较大,节约的能耗比较显著,同时流经高压侧的无功总量减小,也降低了高压侧的消耗。这也是以低压无功补偿为基础的矿热炉电能质量优化能提高能效、降低消耗的根本原因。
      本公司设计的矿热炉低压无功补偿系统,采用现场PC控制系统,自动跟踪、等量精密投切无功补偿电容器;同时通过后台监控系统实现对补偿运行的数据采集、数据统计、控制设置和运行监控。该无功补偿系统设置了自动/手动两种运行控制模式,确保在一种运行模式故障的情况下,系统也可以用另一种模式运行。该无功补偿系统为高能耗企业的节能降耗提供了新途径,已经广泛应用于各种电石炉、工业硅炉、铁合金炉和黄磷炉等矿热炉。具有技术先进、性能稳定可靠、操作简单等特点,在国内同行业中具有独特的领先地位。
技术方案

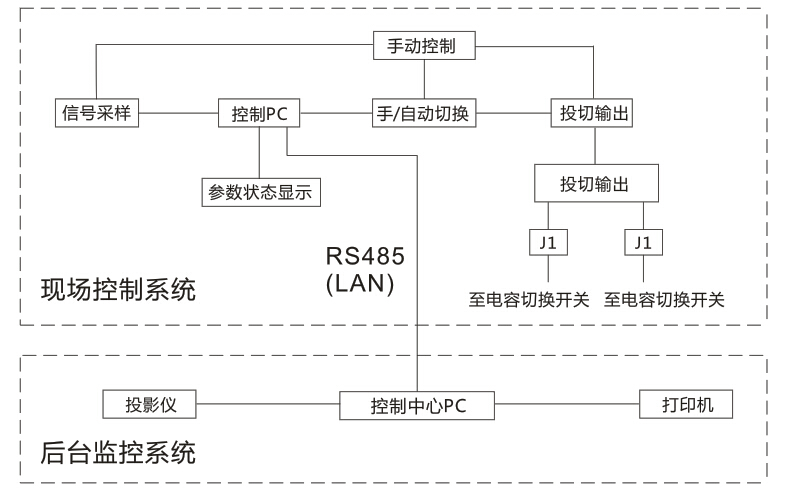

1、控制系统的原理流程图如下:



2、工作原理
a、信号采样:将对应的电压、电流、频率的实时值(A/D)转换成与之对应的数据并送入控制PC内;
b、控制PC:工业控制电脑,将各种数据进行处理并精确控制补偿元件的投切,获得最佳PF值;
c、显示输出:显示运行的各种参数和投切状态;
d、手动/自动切换:此设置可转换自动工作状态和应急手动控制;
e、投切输出:将控制PC的输出指令转换成开关输出;
f、监控中心PC:远程监控、控制PC工作情况, 收集并处理各种数据,以报表形式打印出来。

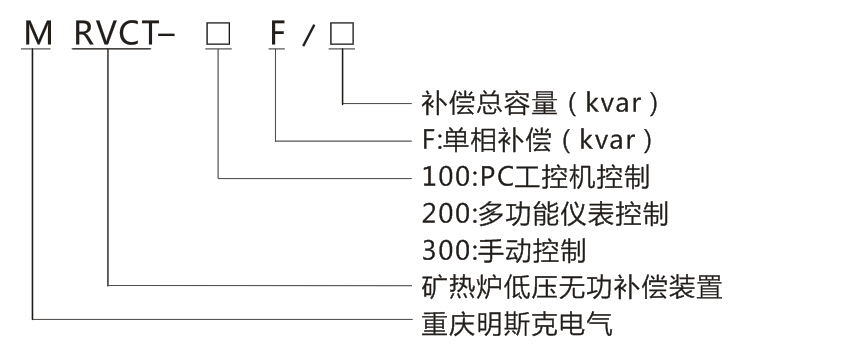

电气特性
工作电压: 三相交流100V~230V   50Hz
工作电流: 800A-70000A
补偿方式: 单相补偿
显示功能: 电流、电压、有功功率、无功功率、功率因数、频率、谐波电压、谐波电流等。
保护功能: 欠压保护、过压保护
控制方式: 手动/自动
通讯接口: RS485
PC后台监控:控制设置、运行控制、运行各种数据统计、数据打印。
系统软件:WINDOWS/2000/NT/XP
控制软件:CONTRO-BT
监控软件:RUNBT
环境温度: -50℃~+70℃


        矿热炉自动补偿装置是专门为矿热炉设计的一套完整的解决方案,对矿热炉低压就地电容和补偿,适用于3600kw~25000kw的各种矿热炉环境。
